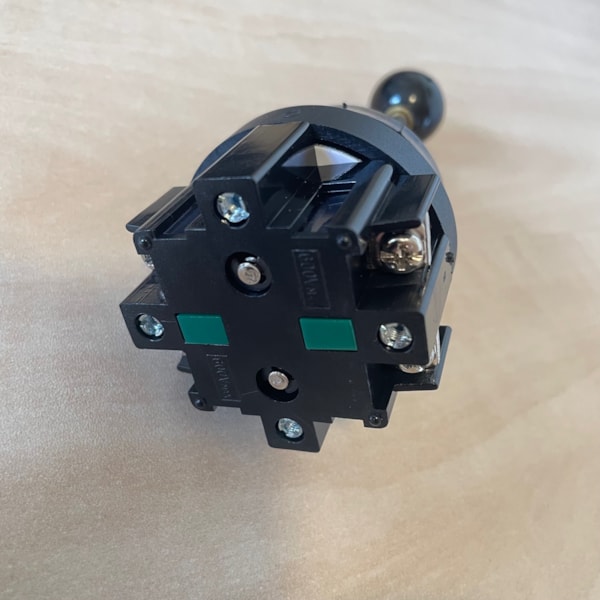

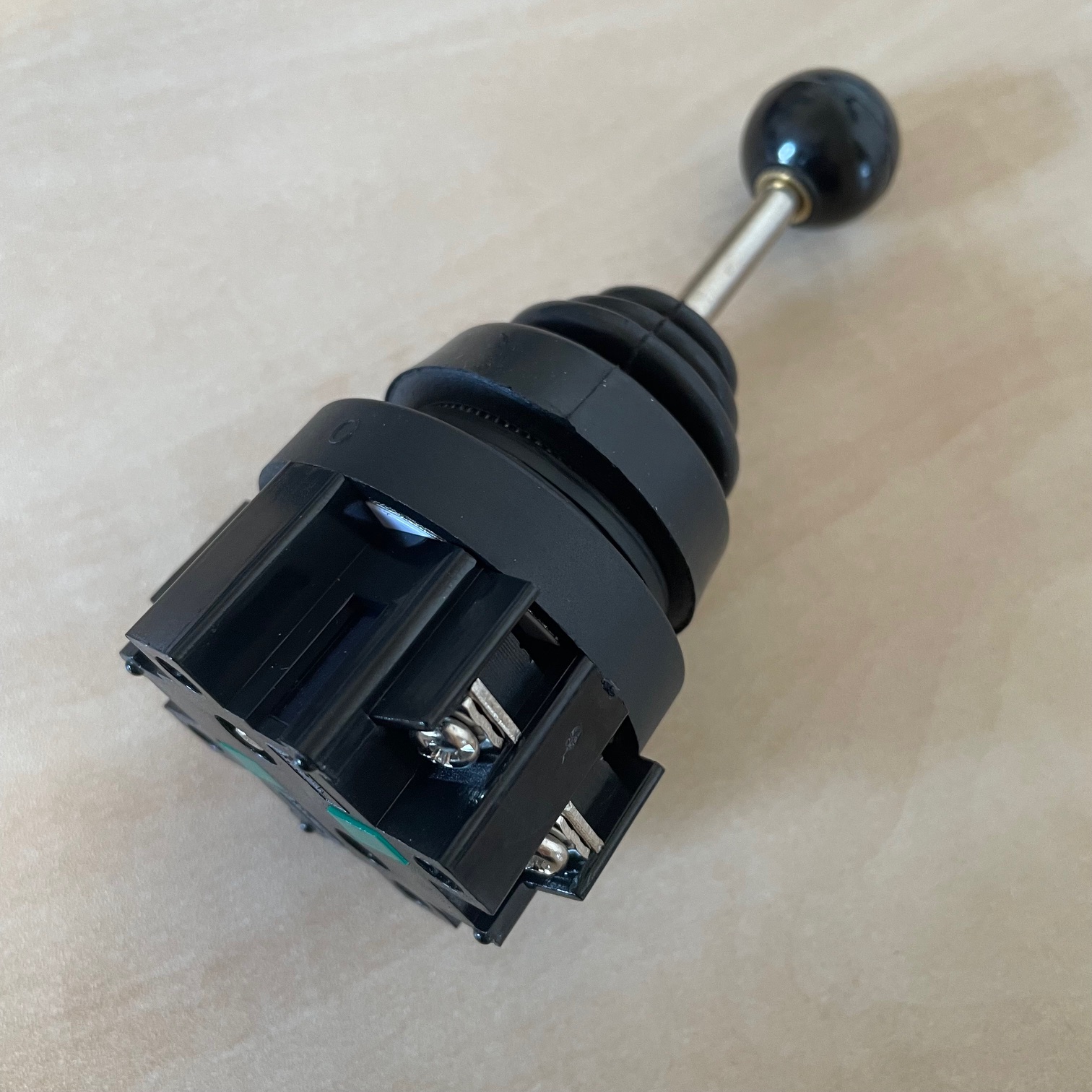

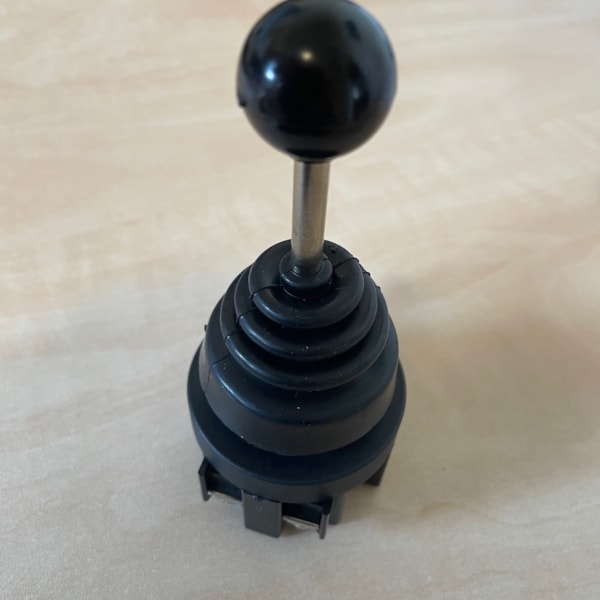

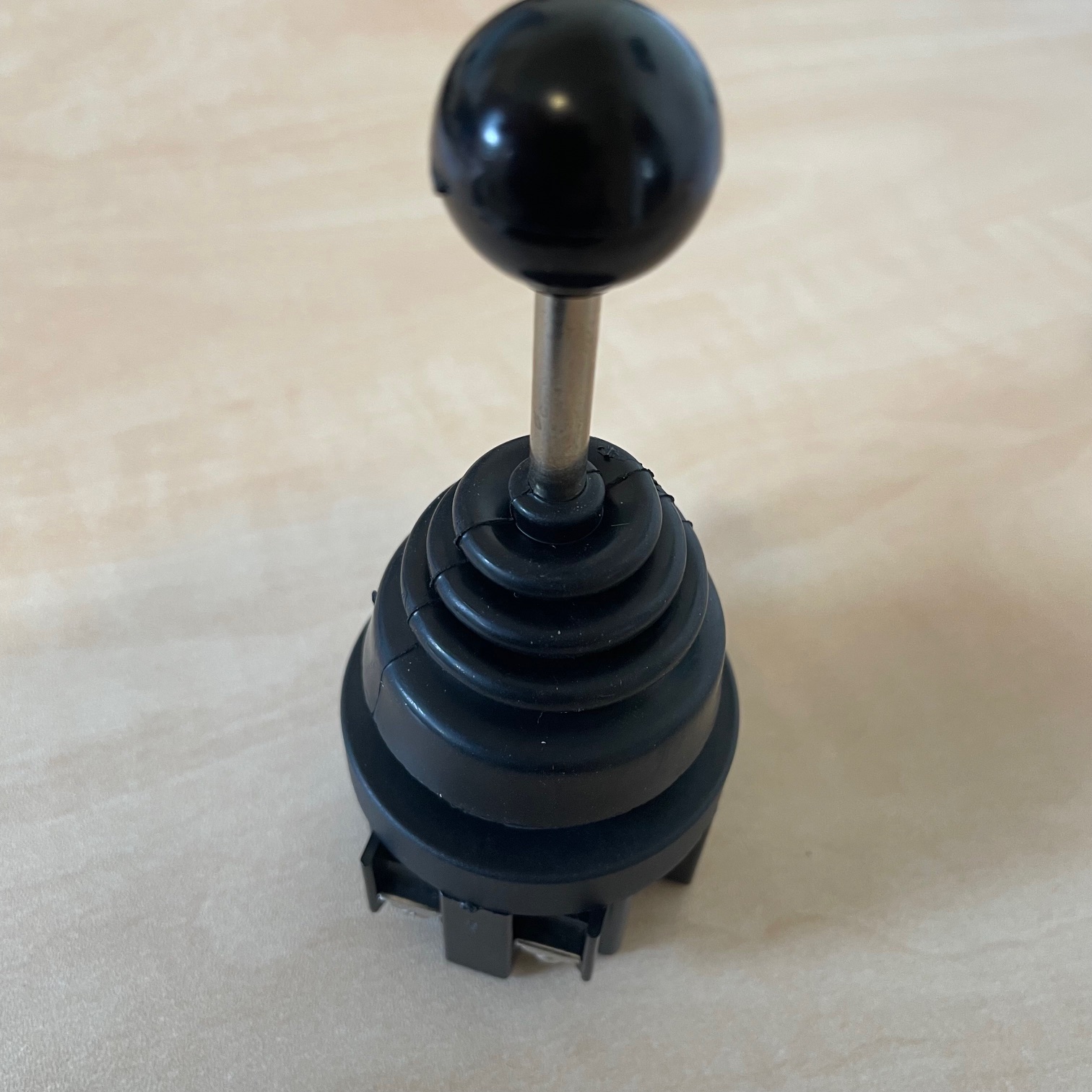

Joystick 10A 250V třípolohový elektrický

Aplikace: Má široké využití v hydraulických systémech v zemědělství, stavebnictví a průmyslu, je možné ovládat jednu sekci v elektricky ovládaném rozdělovači 12V, 24V, 230V.
Princip operace: Má 2 nestabilní polohy a jednu stabilní, neutrální střední polohu. Pokud řídící osoba pustí joystick, vrátí se do střední-neutrální polohy.

Třípolohový joystick, příklad provozu s 1sekčním rozdělovačem:

Poloha 1 neutrál (svislá páka) pístnice válců stojí - olej jde do přepadu
Pracovní poloha 2 (páka v přední poloze) vysouvá pístnice prvního válce.
Pracovní poloha 3 (páka v zadní poloze) se pístnice prvního válce zasouvá

Instalace:
Určeno pro montáž do otvoru Ø 30 mm. Montáž se provádí odšroubováním kuličky páky, odšroubováním prstence s krytem, prostrčením joysticku otvorem a opětným našroubováním prstence a kuličky. Má pryžový těsnící kryt pro odolnost proti prachu, vodě a oleji.

Rozměry: 51 × 55 × 126 mm

Materiál páky: Ocel

Způsob přepínání: (ON)-OFF-(ON)

Počet pozic: 3
Typ přepínače: monostabilní
Mechanická montáž: do panelu
Odvození na: šroub
Kontaktní proud: 10A
AC spínací napětí: 250V AC
Počet stop: 2
Montážní otvor: 30 mm
Montážní hloubka: 50 mm
Provozní teplota: -20....50°C
